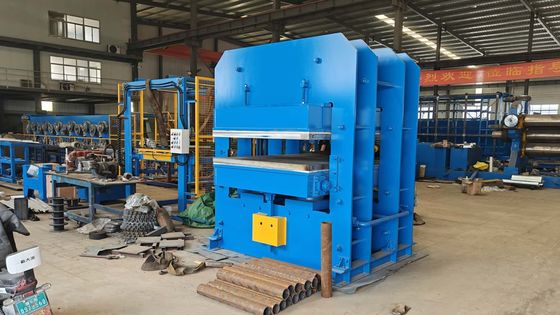

เครื่องอัดขึ้นรูปวัลคาไนซ์แผ่นเรียบขนาด 1000×1000 มม. / สายการผลิตซีลเครื่องยนต์ยานยนต์


พูดง่ายๆ คือ ผลิตภัณฑ์ยางที่ค่อนข้างแบนหรือเป็นระเบียบที่ต้องการการขึ้นรูปและวัลคาไนซ์ภายใต้อุณหภูมิและความดันที่แน่นอน สามารถผลิตได้โดยใช้เครื่องวัลคาไนซ์แบบแผ่น

ด้านล่างนี้ ฉันจะอธิบายรายละเอียดประเภทผลิตภัณฑ์ยางที่ใช้เครื่องวัลคาไนซ์แบบแผ่นและอธิบายเหตุผล

I. ประเภทการใช้งานหลัก
1. ผลิตภัณฑ์ซีล
นี่คือพื้นที่การใช้งานที่คลาสสิกและใหญ่ที่สุดสำหรับเครื่องวัลคาไนซ์แบบแผ่น เนื่องจากซีลโดยทั่วไปต้องการความแม่นยำสูงและคุณสมบัติทางกายภาพที่คงที่

โอริง: โอริงที่มีข้อกำหนดและวัสดุต่างๆ โดยทั่วไปจะผลิตจำนวนมากโดยใช้เครื่องวัลคาไนซ์แบบแผ่นที่มีแม่พิมพ์หลายช่อง

ปะเก็น: ตัวอย่าง ได้แก่ ปะเก็นกระบอกสูบเครื่องยนต์ ปะเก็นหน้าแปลนท่อ และซีลสำหรับอุปกรณ์เครื่องจักรกลต่างๆ

ซีลน้ำมัน: แม้ว่าซีลน้ำมันบางชนิดจะถูกฉีดขึ้นรูปในปัจจุบัน แต่หลายชนิดยังคงผลิตโดยใช้เครื่องวัลคาไนซ์แบบแผ่น

แถบกันอากาศสำหรับประตูและหน้าต่าง: ซีลบางชนิดมีรูปทรงหน้าตัดที่เรียบง่ายหรือมีขนาดยาวสั้น

2. โช้คอัพ: ผลิตภัณฑ์เหล่านี้ต้องทนต่อแรงดันและแสดงความยืดหยุ่น และเครื่องวัลคาไนซ์แบบแผ่นสามารถให้แรงดันวัลคาไนซ์ที่คงที่ได้

โช้คอัพยาง: ใช้เป็นโช้คอัพและแผ่นรองในเครื่องจักร สะพาน และอาคาร

สปริงลมและถุงลมนิรภัย: กระบวนการผลิตบางอย่างใช้เครื่องวัลคาไนซ์แบบแผ่นเรียบเพื่อวัลคาไนซ์แผ่นยางก่อนที่จะขึ้นรูป

แผ่นรองรับ: แผ่นรองรับอุตสาหกรรมต่างๆ บังโคลน (ขนาดเล็ก) และอื่นๆ

3. แผ่นยาง/แผ่น
นี่คือการใช้งานที่ตรงไปตรงมาที่สุด เนื่องจากตัวผลิตภัณฑ์เองแบน

แผ่นยางทั่วไป: ตัวอย่าง ได้แก่ แผ่นยางทนน้ำมัน ทนกรดและด่าง และแผ่นยางฉนวน

แผ่นยางพิเศษ: ตัวอย่าง ได้แก่ แผ่นลาย (พื้นกันลื่น) แผ่นยางเกรดอาหาร และแผ่นแม่เหล็กยาง

แผ่นคอมโพสิต: ตัวอย่าง ได้แก่ แผ่นลามิเนตยาง-โลหะ และแผ่นคอมโพสิตยาง-ผ้าใบ

4. การเคลือบลูกกลิ้งยาง
ในขณะที่ลูกกลิ้งยางขนาดใหญ่โดยทั่วไปจะถูกวัลคาไนซ์โดยใช้เครื่องวัลคาไนซ์แบบดรัมหรือแบบพัน เครื่องวัลคาไนซ์แบบแผ่นเรียบขนาดใหญ่ยังคงใช้กันอย่างแพร่หลายสำหรับลูกกลิ้งยางขนาดเล็กและขนาดกลางจำนวนมาก และสำหรับการซ่อมแซมและเคลือบใหม่ แกนลูกกลิ้งโลหะถูกวางไว้ในแม่พิมพ์ สารประกอบยางถูกฉีดเข้าไป และการวัลคาไนซ์จะดำเนินการภายใต้แรงดันและความร้อน

5. สายพานลำเลียง
สายพานลำเลียงน้ำหนักเบา: เครื่องวัลคาไนซ์แบบแบนเหมาะอย่างยิ่งสำหรับการผลิตส่วนประกอบสายพานลำเลียงน้ำหนักเบา และยังสามารถวัลคาไนซ์และประกบข้อต่อได้

ข้อต่อสายพานลำเลียง: สำหรับสายพานลำเลียงขนาดใหญ่ เครื่องวัลคาไนซ์แบบแบนแบบพกพามักใช้ในการวัลคาไนซ์ข้อต่อระหว่างการซ่อมแซมในสถานที่ ซึ่งเป็นการใช้งานที่สำคัญ

6. ผลิตภัณฑ์ขึ้นรูป
ชิ้นส่วนยางใดๆ ที่ขึ้นรูปโดยแม่พิมพ์ ตราบใดที่แม่พิมพ์เปิดและปิด สามารถขึ้นรูปได้โดยใช้เครื่องวัลคาไนซ์แบบแบน

ชิ้นส่วนยานยนต์: ตัวอย่าง ได้แก่ บูช ฝาครอบกันฝุ่น และปลอกยางขนาดเล็ก

อุปกรณ์เสริมอิเล็กทรอนิกส์: ตัวอย่าง ได้แก่ ปุ่มกดแป้นพิมพ์ ปุ่มควบคุมระยะไกล (รุ่นแรกๆ) และขั้วต่อยางนำไฟฟ้า

สินค้าใช้ในชีวิตประจำวัน: ตัวอย่าง ได้แก่ ขวดน้ำร้อน พื้นรองเท้ายาง แผ่นรองฝาขวด และยาง

7. ผลิตภัณฑ์พิเศษอื่นๆ
เขื่อนยาง: เครื่องวัลคาไนซ์แบบแบนขนาดใหญ่ใช้ในการวัลคาไนซ์แผ่นยางสำหรับเขื่อน ซึ่งจะถูกนำมาประกอบเข้าด้วยกันเพื่อสร้างหน่วยเดียว

ถุงลมนิรภัยยาง: ถุงลมนิรภัยแบบเป่าลมใช้ในงานวิศวกรรมโยธาและการกู้เรืออับปาง

ผลิตภัณฑ์ฉนวน: เช่น ถุงมือฉนวนไฟฟ้าและแผ่นฉนวน

II. ทำไมต้องเลือกเครื่องวัลคาไนซ์แบบแผ่นสำหรับผลิตภัณฑ์เหล่านี้?

คุณสมบัติหลักของเครื่องวัลคาไนซ์แบบแผ่นกำหนดช่วงการใช้งาน:

ให้แรงดันที่คงที่: ระบบไฮดรอลิกใช้แรงดันกับแผ่นเพื่อให้แน่ใจว่ายางจะเติมช่องแม่พิมพ์และขับไล่ฟองอากาศ ส่งผลให้ผลิตภัณฑ์มีความหนาแน่นและมีเสถียรภาพทางมิติ

ให้ความร้อนสม่ำเสมอ: ช่องทำความร้อนที่กระจายอย่างสม่ำเสมอ (ท่อความร้อนด้วยไอน้ำหรือไฟฟ้า) ภายในแผ่นร้อนให้ความร้อนที่แม่นยำและสม่ำเสมอที่จำเป็นสำหรับการวัลคาไนซ์

ความสามารถในการปรับตัวของแม่พิมพ์ที่หลากหลาย: โครงสร้างแม่พิมพ์ต่างๆ (เช่น แม่พิมพ์หลายช่อง) สามารถออกแบบและติดตั้งได้ ส่งผลให้ประสิทธิภาพการผลิตสูง

การใช้งานที่ง่ายและการควบคุมที่สะดวก: เครื่องวัลคาไนซ์แบบแผ่นสมัยใหม่ทั้งหมดควบคุมด้วย PLC ทำให้สามารถตั้งค่าและบันทึกพารามิเตอร์การวัลคาไนซ์ได้อย่างแม่นยำ เช่น อุณหภูมิ แรงดัน และเวลา เพื่อให้มั่นใจในคุณภาพของผลิตภัณฑ์ที่สม่ำเสมอ

III. ข้อจำกัดของเครื่องวัลคาไนซ์แบบแบน
แม้ว่าจะมีการใช้งานอย่างแพร่หลาย แต่ก็ไม่เหมาะสำหรับการใช้งานบางอย่างเสมอไป:

ผลิตภัณฑ์ที่ยาวและต่อเนื่อง เช่น แถบซีลและท่อที่ยาวอย่างไม่มีกำหนด เหมาะสมกว่าสำหรับเครื่องวัลคาไนซ์แบบดรัมหรือสายการวัลคาไนซ์แบบต่อเนื่อง (เช่น ไมโครเวฟหรือการวัลคาไนซ์ด้วยลมร้อน)

ผลิตภัณฑ์ที่ซับซ้อนอย่างยิ่ง เช่น ผลิตภัณฑ์ที่มีส่วนแทรกโลหะที่ซับซ้อนหรือช่องผนังบางลึก สามารถให้บริการได้ดีกว่าโดยเครื่องวัลคาไนซ์แบบฉีด เพื่อให้แน่ใจว่าการเติมแม่พิมพ์เสร็จสมบูรณ์และลดของเสีย

ผลิตภัณฑ์ขนาดใหญ่มาก เช่น ยางรถยนต์ขนาดใหญ่ ต้องใช้เครื่องวัลคาไนซ์ยางพิเศษ (พร้อมฟังก์ชันการขยายยางและส่วนขยายดอกยาง)

สรุป
เครื่องวัลคาไนซ์แบบแบนเป็นอุปกรณ์อเนกประสงค์ที่จำเป็นในอุตสาหกรรมยาง โดยเฉพาะอย่างยิ่งเหมาะสำหรับการผลิตผลิตภัณฑ์ที่มีรูปร่างค่อนข้างปกติ เช่น ซีล ปะเก็น โช้คอัพ แผ่นยาง และชิ้นส่วนขึ้นรูป ข้อได้เปรียบอยู่ที่ความสามารถในการให้แรงดันและอุณหภูมิที่มั่นคงและเชื่อถือได้ ซึ่งมีความสำคัญต่อความสำเร็จของกระบวนการวัลคาไนซ์ยาง

III. เครื่องอัดขึ้นรูปชนิดเฟรม

1. กระบวนการผลิต:

ชั้นวางแกน ——สถานีแรงดึง——อุปกรณ์เคลื่อนที่แบบลูกตุ้ม——รถบรรทุกแต่งหน้า——การม้วนผ้า/ดึงกลับด้วยลูกปืนนำ——กลุ่มลูกกลิ้งนำ——อุปกรณ์ยืดด้านหน้า——อุปกรณ์ถอดแบบด้านหน้า——เครื่องวัลคาไนซ์หลัก——อุปกรณ์ถอดแบบด้านหลัง——อุปกรณ์ดักจับตรงกลาง——เครื่องวัลคาไนซ์ปะ——อุปกรณ์รูดหลายฟังก์ชัน——เครื่องตัดไฮดรอลิก——อุปกรณ์นับการจัดตำแหน่งเบี่ยงเบน——เครื่องบรรจุผนังด้านข้างและม้วนกลับแบบลูกกลิ้งคู่

2. คำแนะนำกระบวนการผลิต:

1) สายการผลิตนี้สามารถเป็นไปตามมาตรฐาน GB/T97700-2001, GB/T7984-2001 เพื่อผลิตสายพานลำเลียงทุกชนิด

2) การออกแบบและการผลิตเครื่องวัลคาไนซ์แบบแผ่นเป็นไปตามมาตรฐาน HG/3034-1999
